สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Lishunyuan
ได้รับการรับรอง:
CE
หมายเลขรุ่น:

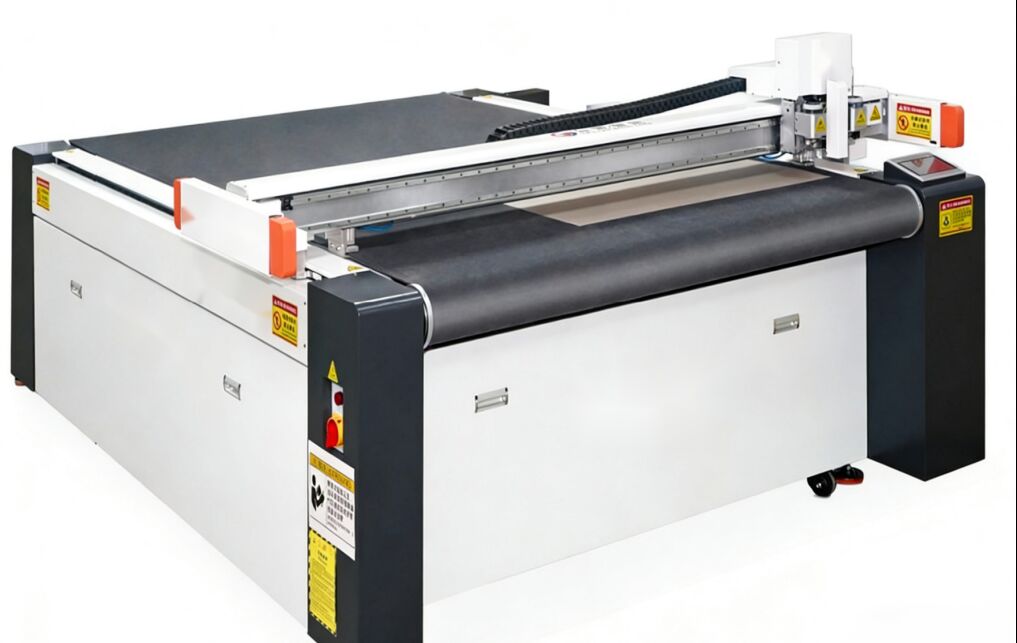

LY-PK-1816RM
สามารถใช้งานร่วมกับวัสดุได้หลากหลาย รวมถึงกระดาษแข็งสีเทา กระดาษแข็ง กระดาษลูกฟูก EVA และอื่นๆ อีกมากมาย
การออกแบบแบบมัลติฟังก์ชันรวมการตัด การพับ การเซาะร่อง การตัดครึ่ง ทำให้เครื่องเดียวเหมาะสำหรับการใช้งานหลายประเภท เหมาะสำหรับการทำกล่องบรรจุภัณฑ์และตัวอย่างกระดาษ และยังรองรับการผลิตจำนวนน้อย
คุณสมบัติ
|
|
โครงเหล็กแบบบูรณาการเชื่อมจากเหล็กกล้าคาร์บอนหนาพิเศษ ทำให้มั่นใจได้ว่าจะไม่เสียรูปหรือสั่นสะเทือนภายใต้การทำงานความเร็วสูงในระยะยาว ให้ประสิทธิภาพเชิงกลที่เสถียร รับประกันความแม่นยำในการตัดและอายุการใช้งานของเครื่อง |
|
|
ระบบดูดอากาศในตัวที่เปิดใช้งานโซนสุญญากาศตามขนาดวัสดุอย่างชาญฉลาด ให้แรงยึดที่แข็งแกร่งและสม่ำเสมอยิ่งขึ้น และปรับปรุงความเรียบของแผ่นงานได้อย่างมาก ป้องกันการยกขอบและการเคลื่อนที่ และเหมาะสำหรับทั้งแผ่นบางและหนา
|
|
|
หัวทำงานที่ขับเคลื่อนอย่างอิสระสองหัวช่วยให้เครื่องมือหลายตัวทำงานได้อย่างต่อเนื่อง และเครื่องมือสามารถสลับเปลี่ยนระหว่างโมดูลได้ ดังนั้น เครื่องเดียวจึงสามารถจัดการกับการตัด การพับ การเซาะร่อง และการวาดเส้น ด้วยความหนาในการตัดสูงสุด 50 มม. เครื่องนี้สามารถใช้งานร่วมกับกระดาษลูกฟูก กระดาษแข็งสีเทา กระดาษแข็ง EVA โฟมบาง หนัง และวัสดุแผ่นอื่นๆ ได้ ตอบสนองความต้องการในการทำตัวอย่างในแต่ละวัน
|
|
|
ระบบตั้งค่าเครื่องมืออัตโนมัติในตัวช่วยให้สามารถตั้งค่าอัตโนมัติด้วยการแตะเพียงครั้งเดียวและการชดเชยความยาวหลังจากการเปลี่ยนเครื่องมือ โดยไม่ต้องมีการปรับเทียบด้วยตนเอง ทำให้มั่นใจได้ถึงการเปลี่ยนที่รวดเร็วด้วยความแม่นยำสูง ระบบส่งกำลังที่ขับเคลื่อนด้วยเซอร์โวความแม่นยำสูงให้ความแม่นยำในการตัดสูงถึง ±0.05 มม. และให้ขอบที่สะอาดปราศจากเสี้ยน
|
|
|
คุณสามารถนำเข้าไฟล์ CAD, AI หรือ DXF ได้โดยตรง และสร้างเส้นทางการตัดได้ด้วยคลิกเดียว ทำให้เครื่องสามารถตัดรูปทรงที่ซับซ้อนใดๆ ได้โดยไม่ต้องเรียนรู้ |
|
|
ส่วนประกอบหลักได้รับการป้องกันฝุ่นและเศษผง ทำให้มีอัตราความล้มเหลวต่ำและบำรุงรักษาตามปกติได้ง่าย นอกจากนี้ การใช้พลังงานต่ำยังช่วยให้การดำเนินงานเป็นมิตรต่อสิ่งแวดล้อมและคุ้มค่า การปรับเส้นทางอัจฉริยะช่วยให้ประมวลผลได้อย่างรวดเร็ว ลดวงจรการทำตัวอย่าง และตอบสนองต่อคำขอตัวอย่างของลูกค้าได้อย่างรวดเร็ว |
ตัวอย่างการทำงาน
|
|

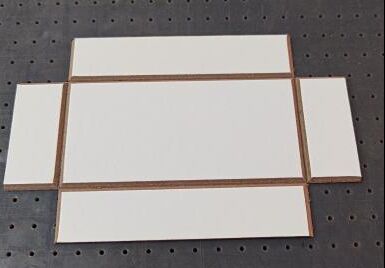

1. การเซาะร่อง (V/U-Groove) สลับการเซาะร่อง V/U สร้างรูปทรงในขั้นตอนเดียวสำหรับวัสดุแข็งและอ่อน |
|
|
2. การตัดครึ่ง การตัดครึ่ง ตัดเฉพาะชั้นบนเพื่อความสะดวกในการฉีกและส่วนเชื่อมต่อ |
|
|
3. การพับ การพับสม่ำเสมอ ไม่มีการแตกหรือย่นเมื่อพับ |
|
|

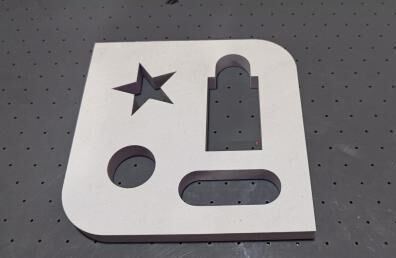

4. การตัดเต็มรูปแบบ ไม่ต้องใช้แม่พิมพ์ ตัดทะลุได้อย่างแม่นยำ เหมาะสำหรับการทำตัวอย่างจำนวนน้อย การตัดความแม่นยำสูงโดยไม่มีการย่นบนกระดาษบางและไม่มีการแตกขอบบนกระดาษหนา
|
|
|
5. การตัด EVA ใบมีดพิเศษไม่ติด ตัด EVA ได้อย่างราบรื่นและสะอาด
|
|
|

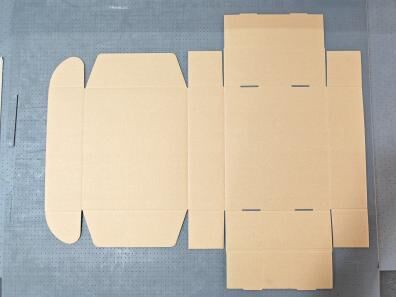

6. การตัดกระดาษลูกฟูก รวมการตัด การพับ และการเซาะร่อง เพื่อจำลองโครงสร้างกล่องได้อย่างแม่นยำ
|
|
|
7. การตัดสติกเกอร์กาว การตัดแบบไดคัทที่ควบคุมความแม่นยำ ตัดเฉพาะกระดาษหน้าและชั้นกาว โดยปล่อยให้แผ่นรองไม่เสียหาย
|
|
|
8. การตัดโฟม สามารถตัดรูปทรงที่ซับซ้อนด้วยความแม่นยำสูง เหมาะสำหรับ สำหรับการแปรรูปบรรจุภัณฑ์ต่างๆ |
|
ความเร็วในการทำงานสูงสุด
|
1500 มม./วินาที
|
|
ความเร็วในการตัดสูงสุด
|
1200 มม./วินาที
|
|
ความแม่นยำในการทำงาน
|
±0.05 มม.
|
|
ความหนาของชิ้นงาน
|
50 มม.
|
|
ขนาดการทำงานที่มีประสิทธิภาพ
|
ยาว 1800 มม. * กว้าง 1600 มม.
|
|
แหล่งจ่ายไฟ
|
380V±10%
|
|
กำลังไฟทั้งหมด
|
7.5 กิโลวัตต์
|
|
ขนาดเครื่องจักร
|
ยาว 2770*กว้าง 2580*สูง 1330 มม.
|
การเลือกรายการการกำหนดค่า
1. การกำหนดค่ามาตรฐาน
|
รูปภาพ |
ชื่อ |
บทนำ |
|
|
ระบบควบคุมการเคลื่อนไหว
|
ระบบควบคุมการเคลื่อนไหวความเร็วสูง 6 แกนระดับไฮเอนด์: ทรัพย์สินทางปัญญาที่เป็นกรรมสิทธิ์ การเคลื่อนที่ของหัวตัดที่แม่นยำ การเคลื่อนที่ของเส้นโค้งที่ราบรื่น |
|
|
ใบมีดสั่นความถี่สูง
|
มอเตอร์ Maxon ความถี่สูงในตัว ความเร็วสูงสุด 18,000 รอบต่อนาที พร้อมใบมีดเหล็กทังสเตนที่ชุบแข็งเป็นพิเศษ สามารถตัดวัสดุแข็งและหนาต่างๆ ได้อย่างง่ายดาย (เช่น กระดาษลูกฟูก กระดาษรังผึ้ง แผ่น KT แผ่นโฟม PVC) ด้วยความเร็วสูง ขอบเรียบและสะอาด |
|
|
เครื่องมือใบมีดลาก
|
เหมาะสำหรับวัสดุที่มีความหนา ≤5 มม. ความเร็วในการตัดเร็วกว่าใบมีดสั่น |
|
|
ชุดล้อพับ
|
มีล้อพับสี่ล้อที่มีความกว้างต่างกัน สร้างรอยพับที่สมบูรณ์แบบบนกระดาษลูกฟูกและกระดาษแข็งต่างๆ ล้อพับ PVC เสริมสำหรับพับ PVC |
|
|
ปากกาพล็อต
|
ปากกาธรรมดาหนึ่งด้ามและปากกาหมึกน้ำมันหนึ่งด้าม ใช้สำหรับวาดบนวัสดุกระดาษ/กระดาษแข็ง และสำหรับการดีบักเครื่องจักรที่มีความแม่นยำ |
|
|
พอร์ตส่งข้อมูลอีเธอร์เน็ต
|
การส่งข้อมูลที่ยืดหยุ่นและเสถียร ความสามารถในการขยายระบบอัตโนมัติที่แข็งแกร่ง รองรับการอัปเกรดและบำรุงรักษาจากระยะไกล และอนุญาตให้ควบคุมเครื่องจักรและเรียกใช้ไฟล์ภายในเครือข่ายท้องถิ่น |
|
|
ตัวควบคุมวงจรรวม
|
ตัวควบคุมวงจรรวมประสิทธิภาพสูง (ไม่ใช่การ์ดเสียบเมนบอร์ดคอมพิวเตอร์) สามารถเชื่อมต่อกับคอมพิวเตอร์ทั่วไปใดๆ (รวมถึงแล็ปท็อป) ไม่จำเป็นต้องใช้พีซีเฉพาะที่มีสเปกสูง หากคอมพิวเตอร์ล้มเหลว สามารถเปลี่ยนเป็นคอมพิวเตอร์ทั่วไปเพื่อใช้งานเครื่องจักรได้อย่างง่ายดาย |
|
|
การป้องกันความปลอดภัย
|
การออกแบบป้องกันการชนที่เรียบง่ายและสง่างาม อุปกรณ์ม่านแสงอินฟราเรดในตัวพร้อมการตอบสนองที่ละเอียดอ่อน รับประกันความปลอดภัยของผู้ปฏิบัติงานและการทำงานของเครื่องจักรที่เชื่อถือได้ |
|
|
แผ่นอลูมิเนียมรังผึ้งเกรดการบิน + โต๊ะทำงาน PVC แบบมีรูพรุน |
การใช้แผ่นอลูมิเนียมรังผึ้งเกรดการบินเป็นครั้งแรกในอุตสาหกรรม: แข็งแรง ทนทานต่อสภาพอากาศ ความเรียบสูง ไม่เสียรูปง่ายภายใต้ภาระหนัก การไหลเวียนของอากาศที่ราบรื่นผ่านโครงสร้างรังผึ้งภายใน ระบบดูดสุญญากาศแบบแบ่งโซนเสริม - การไหลของอากาศที่แรงและแรงยึดสูง โต๊ะทำงาน PVC แบบมีรูพรุนให้ผลการพับที่ดีขึ้น |
|
|
หน้าจอสัมผัส
|
การปรับละเอียดแบบดิจิทัลและการจัดเก็บค่าที่ตั้งไว้ล่วงหน้าสำหรับความลึกและแรงกดของใบมีดผ่านหน้าจอสัมผัส ตั้งค่าพารามิเตอร์การตัดต่างๆ เพื่อการควบคุมเครื่องจักรที่สะดวก
|
|
|
โมดูลปั๊มลม
|
โมดูลปั๊มลมสุญญากาศกำลังสูงยึดวัสดุบนโต๊ะทำงานอย่างแน่นหนา ทำให้สามารถประมวลผลผลิตภัณฑ์ที่ปรับแต่งเองได้ผ่านระบบควบคุมการเคลื่อนไหว
|
|
|
โมดูลระบุตำแหน่งด้วยเลเซอร์
|
โมดูลระบุตำแหน่งแบบเคอร์เซอร์คู่ช่วยให้สามารถตัดวัสดุที่พิมพ์ได้อย่างรวดเร็วและแม่นยำโดยใช้การระบุตำแหน่งแบบสองจุดด้วยตนเอง |
|
|
การตรวจจับโต๊ะทำงาน
|
การตรวจจับข้อมูลความเรียบของโต๊ะทำงานโดยอัตโนมัติผ่านโมดูลตรวจจับโต๊ะทำงาน ส่งข้อมูลไปยังศูนย์ควบคุมเพื่อชดเชยความแม่นยำของแพลตฟอร์ม เพื่อให้ได้ความเรียบที่สม่ำเสมอ |
2. การกำหนดค่ามาตรฐาน
|
รูปภาพ |
ชื่อ |
บทนำ |
|
|
เครื่องมือเซาะร่องกระดาษแข็งสีเทา
|
ออกแบบมาโดยเฉพาะสำหรับการเซาะร่องกระดาษแข็งสีเทา ปรับมุมได้หลายมุม: ปรับได้อิสระ 0°~135°
|
|
|
เครื่องมือเซาะร่องกระดาษแข็ง
|
ออกแบบมาสำหรับการเซาะร่องกระดาษแข็ง ปรับเข้ากับโต๊ะทำงานได้เอง พร้อมการออกแบบป้องกันการเจาะ สามารถเซาะร่องกระดาษแข็งได้อย่างแม่นยำสูง |
|
|
เครื่องมือเซาะร่อง V-CUT
|
Sรองรับการเซาะร่องสำหรับกระดาษรังผึ้ง แผ่น KT และวัสดุอื่นๆ อีกมากมาย พร้อมมุมที่ปรับได้ 0°~120° |
|
|
เครื่องมือเซาะร่องกรอบรูป
|
การเซาะร่อง 90° แบบคงที่ ออกแบบมาโดยเฉพาะสำหรับกรอบรูป แผ่นยืดหยุ่น แผ่นดูดซับเสียง ฯลฯ สำหรับการเซาะร่องมุม 90° |
|
|
เครื่องมือ Kiss-cut
|
ออกแบบมาสำหรับการตัดแบบ Kiss-cut (เจาะทะลุบางส่วน) ของวัสดุที่ติดด้วยตนเอง ฟิล์มโฆษณาแบบแบ็คไลท์ ฯลฯ เมื่อใช้กับระบบลงทะเบียนกล้องความแม่นยำสูง สามารถตัดรูปทรงที่ซับซ้อนผิดปกติได้อย่างง่ายดาย |
|
|
เครื่องมือสั่น 2 มม.
|
เครื่องมือตัดโฟมแบบสั่นพร้อมระยะสั่น 2 มม. ออกแบบมาเป็นพิเศษสำหรับการตัดวัสดุโฟมหนาสูงสุด 50 มม. เช่น โฟม EPE โฟม EVA ฟองน้ำ ฯลฯ |
|
|
ระบบลงทะเบียนกล้อง
|
การตัดวัสดุที่พิมพ์ได้อย่างรวดเร็วและแม่นยำผ่านระบบลงทะเบียนกล้อง โมดูลจัดเรียงงาน QR ในตัวช่วยให้ตั้งค่างานอัตโนมัติสำหรับการผลิตจำนวนน้อยของชุดผลิตภัณฑ์ที่แตกต่างกัน |
|
|
โต๊ะปฏิบัติการแยกต่างหาก |
โต๊ะปฏิบัติการอิสระสำหรับวางคอมพิวเตอร์ได้อย่างสะดวก |
