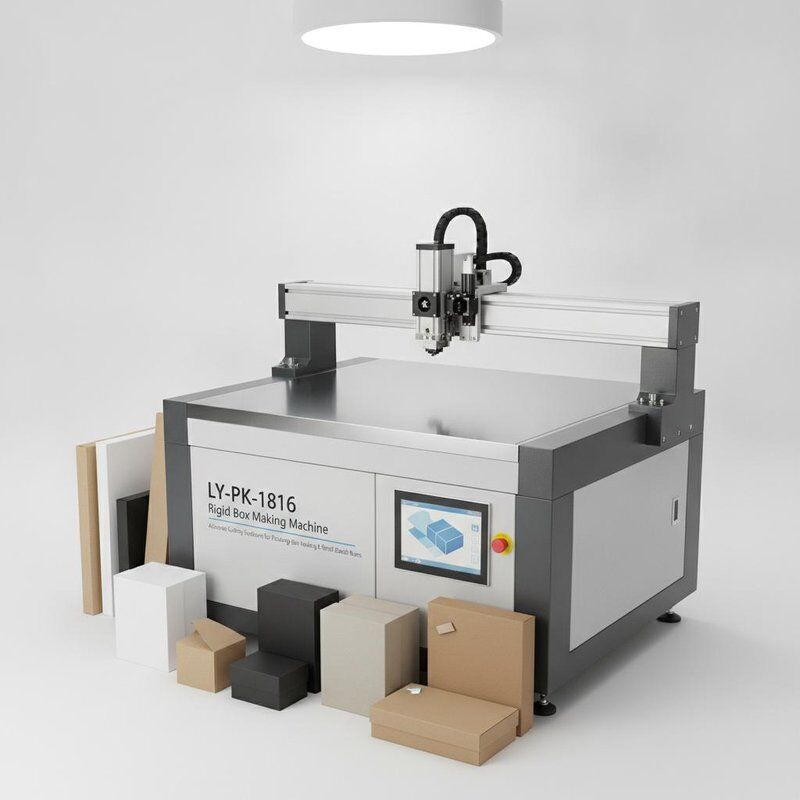

LY-PK-1816 เครื่องผลิตกล่องแข็ง ที่ให้บริการแก้ไขการตัดที่แม่นยําสําหรับการทําตัวอย่างบรรจุภัณฑ์และการผลิตชุดเล็ก

โครงเหล็กในตัวเชื่อมจากเหล็กกล้าคาร์บอนสูงหนา ทำให้มั่นใจได้ว่าไม่มีการเสียรูปหรือการสั่นสะเทือนภายใต้การทำงานด้วยความเร็วสูงในระยะยาว ให้ประสิทธิภาพทางกลที่มั่นคง รับประกันความแม่นยำในการตัดและอายุการใช้งานของเครื่องจักร

ระบบดูดในตัวที่เปิดใช้งานโซนสุญญากาศอย่างชาญฉลาดตามขนาดของวัสดุ ช่วยให้ยึดเกาะได้แข็งแกร่งและสม่ำเสมอยิ่งขึ้น และปรับปรุงความเรียบของแผ่นอย่างมีนัยสำคัญ ป้องกันการยกและการเคลื่อนตัวของขอบ และเหมาะสำหรับทั้งกระดานบางและหนา

หัวทำงานที่ขับเคลื่อนโดยอิสระสองหัวช่วยให้เครื่องมือหลายชิ้นทำงานอย่างต่อเนื่อง และเครื่องมือต่างๆ สามารถใช้แทนกันได้ระหว่างโมดูลต่างๆ ดังนั้น เครื่องจักรเครื่องหนึ่งจึงสามารถจัดการการตัด การพับ การเซาะร่อง และการวางแผนได้ ด้วยความหนาในการตัดสูงสุด 50 มม. เครื่องนี้สามารถใช้งานร่วมกับกระดาษลูกฟูก กระดานสีเทา กระดาษแข็ง โฟมบาง หนัง และวัสดุแผ่นอื่นๆ ได้ ตอบสนองความต้องการในการทำตัวอย่างในแต่ละวัน

ระบบการตั้งค่าเครื่องมืออัตโนมัติในตัวช่วยให้สามารถตั้งค่าอัตโนมัติด้วยสัมผัสเดียวและการชดเชยความยาวหลังจากเปลี่ยนเครื่องมือ โดยไม่จำเป็นต้องสอบเทียบด้วยตนเอง ช่วยให้มั่นใจในการเปลี่ยนแปลงอย่างรวดเร็วด้วยความแม่นยำสูง ระบบส่งกำลังที่ขับเคลื่อนด้วยเซอร์โวที่มีความแม่นยำสูงให้ความแม่นยำในการตัดสูงถึง ±0.05 มม. และสร้างขอบที่สะอาดปราศจากเสี้ยน

คุณสามารถนำเข้าไฟล์ CAD, AI หรือ DXF ได้โดยตรง และสร้างเส้นทางการตัดได้ด้วยคลิกเดียว ช่วยให้เครื่องสามารถตัดรูปร่างที่ซับซ้อนใดๆ ก็ได้โดยไม่มีเส้นโค้งการเรียนรู้

ส่วนประกอบหลักได้รับการปกป้องจากฝุ่นและเศษเล็กเศษน้อย ส่งผลให้อัตราความล้มเหลวต่ำและการบำรุงรักษาตามปกติที่ง่ายดาย นอกจากนี้ การใช้พลังงานต่ำยังรับประกันการดำเนินงานที่เป็นมิตรต่อสิ่งแวดล้อมและคุ้มต้นทุน การเพิ่มประสิทธิภาพเส้นทางอัจฉริยะช่วยให้สามารถประมวลผลได้รวดเร็ว ลดวงจรการสร้างตัวอย่างให้สั้นลง และช่วยให้ตอบสนองต่อคำขอตัวอย่างของลูกค้าได้อย่างรวดเร็ว

1.งานเซาะร่อง (V/U-Groove)

การขึ้นร่อง V/U สลับกันได้ การขึ้นรูปแบบขั้นตอนเดียวสำหรับวัสดุแข็งและอ่อน

2. การตัดแบบตัดครึ่ง

ไดคัทแบบตัดครึ่ง ตัดชั้นบนสุดเฉพาะส่วนที่ฉีกขาดและเชื่อมต่อได้ง่าย

3.การพับ

มีรอยพับสม่ำเสมอ ไม่แตกร้าวหรือย่นเมื่อพับ

4. การตัดแบบตัดเต็ม

ไม่ต้องใช้แม่พิมพ์ การตัดเต็มชิ้นที่แม่นยำ เหมาะสำหรับการสุ่มตัวอย่างจำนวนน้อย ตัดด้วยความแม่นยำสูง ไม่เป็นรอยยับบนกระดาษบาง และไม่มีขอบแตกบนกระดาษหนา

5.EVA ตัด

เครื่องตัดแบบไม่ติดพิเศษ การตัด EVA ที่เรียบและสะอาด

6. การตัดกระดาษลูกฟูก

การตัด การพับ และการเซาะร่องแบบบูรณาการเพื่อสร้างโครงสร้างกล่องที่แม่นยำ

7.การตัดฉลากกาว

การตัดด้วยไดคัทเชิงลึกที่มีการควบคุมอย่างแม่นยำ ซึ่งจะตัดผ่านเฉพาะกระดาษหน้าและชั้นกาวเท่านั้น โดยที่ไลเนอร์ไม่เสียหาย

8.ตัดโฟม

มีความสามารถในการตัดรูปทรงคอนทัวร์ที่ซับซ้อนด้วยความแม่นยำสูง สำหรับการประมวลผลเม็ดมีดบรรจุภัณฑ์ต่างๆ

รูปภาพ

ชื่อ

การแนะนำ

ระบบควบคุมการเคลื่อนไหว

ระบบควบคุมการเคลื่อนไหวความเร็วสูง 6 แกนระดับไฮเอนด์: ทรัพย์สินทางปัญญาที่เป็นกรรมสิทธิ์ การเคลื่อนไหวของหัวตัดที่แม่นยำ การเคลื่อนไหวโค้งที่ราบรื่น

มีดสั่นไฟฟ้าความถี่สูง

มอเตอร์ Maxon ความถี่สูงในตัว ความเร็วสูงสุด 18,000 รอบต่อนาที พร้อมใบมีดเหล็กทังสเตนชุบแข็งพิเศษ ตัดวัสดุแข็งและหนาต่างๆ ได้อย่างง่ายดาย (เช่น กระดาษลูกฟูก, กระดาษรังผึ้ง, บอร์ด KT, แผ่นโฟมพีวีซี) ด้วยความเร็วที่รวดเร็ว ขอบเรียบและเรียบร้อย

ลากเครื่องมือมีด

เหมาะสำหรับวัสดุที่มีความหนา ≤5มม. ความเร็วตัดเร็วขึ้นเมื่อเทียบกับมีดสั่น

ชุดล้อเลื่อน

มีล้อเลื่อนสี่ล้อที่มีความกว้างต่างกัน สร้างรอยยับที่สมบูรณ์แบบบนกระดาษลูกฟูกและกระดาษแข็งต่างๆ ล้อพับ PVC เสริมสำหรับการพับ PVC

ปากกาพลอตเตอร์

ปากกาสีกลาง 1 ด้ามและปากกาน้ำมัน 1 ด้าม ใช้สำหรับการวาดภาพบนกระดาษ/วัสดุกระดาษแข็ง และสำหรับการดีบักความแม่นยำของเครื่องจักร

พอร์ตการส่งผ่านอีเทอร์เน็ต

การส่งข้อมูลที่ยืดหยุ่นและเสถียร ความสามารถในการขยายระบบอัตโนมัติที่แข็งแกร่ง รองรับการอัพเกรดและบำรุงรักษาจากระยะไกล และช่วยให้สามารถควบคุมเครื่องและการเรียกไฟล์ภายในเครือข่ายท้องถิ่น

ตัวควบคุมวงจรรวม

ตัวควบคุมวงจรรวมประสิทธิภาพสูง (ไม่ใช่การ์ดปลั๊กอินเมนบอร์ดคอมพิวเตอร์) สามารถเชื่อมต่อกับคอมพิวเตอร์ทั่วไปได้ (รวมถึงแล็ปท็อป) โดยไม่จำเป็นต้องใช้พีซีสเปคสูงโดยเฉพาะ หากคอมพิวเตอร์ขัดข้อง ก็สามารถเปลี่ยนมาใช้คอมพิวเตอร์ธรรมดาเพื่อควบคุมเครื่องได้อย่างง่ายดาย

การป้องกันความปลอดภัย

การออกแบบป้องกันการชนกันด้านความปลอดภัยที่เรียบง่ายและสง่างาม อุปกรณ์ม่านแสงอินฟราเรดในตัวพร้อมการตอบสนองที่ละเอียดอ่อน ช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและการทำงานของเครื่องจักรที่เชื่อถือได้

แผ่นอลูมิเนียมรังผึ้งเกรดการบิน + โต๊ะทำงาน PVC ที่มีรูพรุน

การใช้แผ่นอะลูมิเนียมรังผึ้งเกรดการบินครั้งแรกในอุตสาหกรรม: ทนทาน ทนต่อสภาพอากาศ มีความเรียบสูง ไม่เสียรูปง่ายภายใต้ภาระหนัก การไหลเวียนของอากาศราบรื่นผ่านโครงสร้างรังผึ้งภายใน ตัวเลือกการดูดสุญญากาศแบบโซน – การไหลเวียนของอากาศที่แข็งแกร่งและแรงยึดเกาะสูง โต๊ะทำงาน PVC ที่มีรูพรุนช่วยให้ได้รอยพับที่ดีขึ้น

หน้าจอสัมผัส

การปรับแบบละเอียดแบบดิจิทัลและการจัดเก็บที่ตั้งไว้ล่วงหน้าสำหรับความลึกและแรงกดของมีดผ่านหน้าจอสัมผัส ตั้งค่าพารามิเตอร์การตัดต่างๆ เพื่อการควบคุมเครื่องจักรที่สะดวก

โมดูลปั๊มลม

โมดูลปั๊มลมสุญญากาศอันทรงพลังช่วยยึดวัสดุไว้บนโต๊ะทำงานอย่างแน่นหนา ช่วยให้สามารถประมวลผลผลิตภัณฑ์เฉพาะบุคคลผ่านระบบควบคุมการเคลื่อนไหว

โมดูลกำหนดตำแหน่งเลเซอร์

โมดูลการวางตำแหน่งเคอร์เซอร์คู่ช่วยให้สามารถตัดวัสดุพิมพ์ได้อย่างรวดเร็วและแม่นยำโดยใช้การวางตำแหน่งสองจุดแบบแมนนวล

การตรวจจับโต๊ะทำงาน

การตรวจจับข้อมูลความเรียบของโต๊ะทำงานโดยอัตโนมัติผ่านโมดูลการตรวจจับโต๊ะทำงาน ข้อเสนอแนะไปยังศูนย์ควบคุมสำหรับการชดเชยความแม่นยำของแพลตฟอร์ม บรรลุความเรียบสม่ำเสมอ

รูปภาพ

ชื่อ

การแนะนำ

เครื่องมือเซาะร่องกระดานสีเทา

ออกแบบมาโดยเฉพาะสำหรับการเซาะร่องกระดานสีเทา ปรับได้หลายมุม: 0 ° ~ 135 ° ปรับได้อย่างอิสระ

เครื่องมือเซาะร่องกระดาษแข็ง

ออกแบบมาสำหรับเซาะร่องกระดาษแข็ง ปรับตัวเองให้เข้ากับโต๊ะทำงานด้วยการออกแบบป้องกันการเจาะ บรรลุการเซาะร่องที่มีความแม่นยำสูงสำหรับกระดาษแข็งได้อย่างง่ายดาย

เครื่องมือเซาะร่อง V-CUT

สรองรับการเซาะร่องสำหรับแผ่นรังผึ้ง บอร์ด KT และวัสดุอื่นๆ อีกมากมาย โดยปรับมุมได้ 0°~120°

เครื่องมือเซาะร่องกรอบรูป

การเซาะร่องคงที่ 90° โดยเฉพาะสำหรับกรอบรูป แผ่นยืดหยุ่น แผงดูดซับเสียง ฯลฯ สำหรับการเซาะร่องมุม 90°

เครื่องมือตัดจูบ

ออกแบบมาสำหรับการตัดแบบจูบ (การเจาะบางส่วน) ของวัสดุที่มีกาวในตัว ฟิล์มย้อนแสงโฆษณา ฯลฯ เมื่อใช้กับระบบการลงทะเบียนกล้องที่มีความแม่นยำ สามารถตัดรูปร่างที่ผิดปกติที่ซับซ้อนได้อย่างง่ายดาย

เครื่องมือสั่นสะเทือน 2 มม

เครื่องมือตัดโฟมแบบสั่นพร้อมระยะการสั่น 2 มม. ออกแบบมาเป็นพิเศษสำหรับการตัดวัสดุโฟมที่มีความหนาสูงสุด 50 มม. เช่น โฟมมุก EPE, โฟม EVA, ฟองน้ำ ฯลฯ

ระบบลงทะเบียนกล้อง

การตัดวัสดุพิมพ์ที่รวดเร็วและแม่นยำผ่านระบบลงทะเบียนกล้อง โมดูลการเรียงลำดับงาน QR ในตัวช่วยให้สามารถตั้งค่างานอัตโนมัติสำหรับการผลิตชุดย่อยของผลิตภัณฑ์ต่างๆ

ตารางปฏิบัติการแยกส่วน

ตารางการทำงานอิสระเพื่อการจัดวางคอมพิวเตอร์ที่สะดวก
